使用OpenOffice Draw繪製幾何圖形

微軟的WORD內建的繪圖功能不太強大，要繪製一些幾何圖形時很困難，所以借用了OpenOffice的Draw來完成下圖：

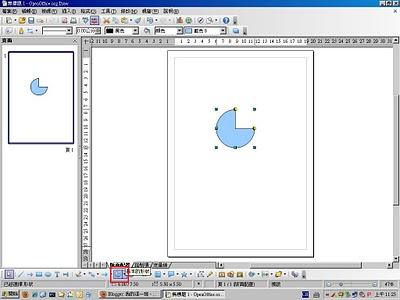

1.先選擇「基本的形狀」中的「扇形」，如下圖：




設定大小，如下圖：





2.調整成90度--1/4圓的扇形，如下圖：

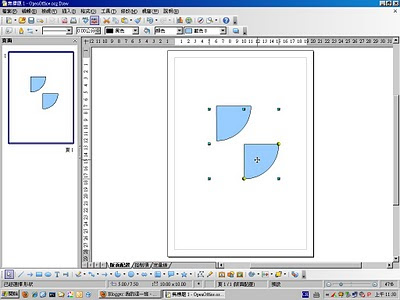

3.複製另一個1/4圓的扇形

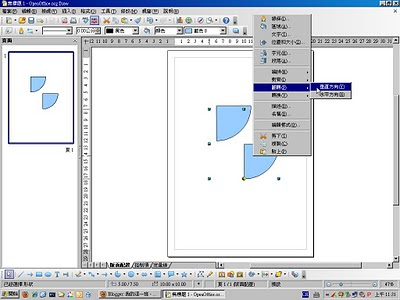

並水平與垂直翻轉，如下圖：



4.將兩圖水平與垂直「置中」，如下圖：



5.選取兩圖，並執行「形狀」/「剪下」，如下圖：





6.再對所得圖案填入「陰影線」、「黑色90度」，如下圖：





得到如下圖：

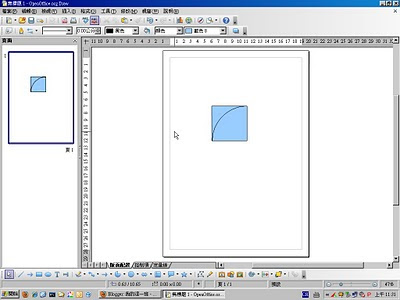

7.再繪製正方形(可配合Shift鍵)，並設定大小，如下圖：



將兩圖對齊「置中」、「中」，並「群組」，如下圖：



之後，複製該群組圖形，如下圖：

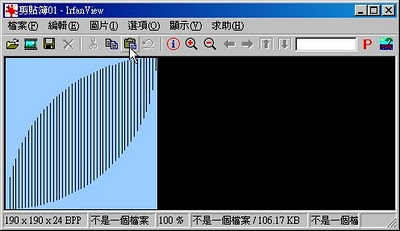

8.即可以在IrfanView中貼上該圖並存檔，如下圖：

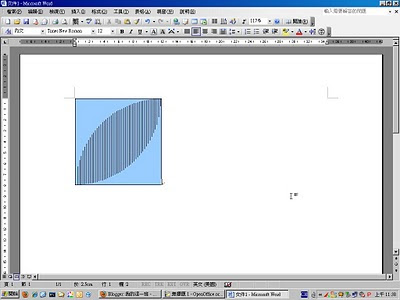

9.再進入WORD當中，以「插入 / 圖片 / 從檔案」方式，將圖案加入，如下圖：





p.s.可以配合數學周長、面積單元出題^-^

另外又繪製了下圖：





p.s.Draw功能很強大！
